數控加工文件很多機床都不能兼容，這是由于加工代碼文件不同的原因，東坡小編帶來的諾誠NC轉換器就能幫你解決這個問題，它能幫助你的機床兼容更多的CAM軟件，發揮它的最大功效，小編壓縮包內還附有詳細的使用教程，有需要的歡迎下載！

諾誠NC轉換器怎么用

使用方法

1、和其它windows應用程序類似，軟件安裝后，在電腦桌面上和開始菜單的程序組里都會有諾誠NC轉換器的快捷方式。雙擊桌面上的快捷方式，或者選擇開始菜單中的“所有程序”—— “諾誠NC轉換器6.1”，都可以打開程序。

2、軟件啟動畫面消失后，會自動出現下面的“eng文件轉換為NC文件”對話框。

對話框中的參數含義說明如下。

前面已詳細說明緩降速度、切削速度、安全高度和緩降高度的含義，不再重述。

文件精度：選中標準精度，生成的nc文件中的坐標值精確到小數點后3位小數；選中高精度，生成的nc文件中的坐標值精確到小數點后4位小數。

輸出eng文件中的速度指令：如果不選中復選框，生成的nc文件中的切削速度是這里的設定值；如果選中了復選框，生成的nc文件繼承了eng文件中的速度值。

注：1.只能轉換出En3d5.x、eng5.01格式的eng文件中的速度值。

2.無論是否輸出eng文件中的速度指令，轉換出的nc文件都包含這里設定的緩降速度。

圓弧離散：有些數控系統不能識別G代碼文件中的圓弧運動指令G02和G03；也有些數控系統雖然能識別圓弧指令，但不能識別大于四分之一圓弧的圓弧指令；還有些數控系統只能識別XY平面上的圓弧運動指令。同時，各種數控系統對圓弧指令的具體格式也有要求。如果您使用的數控系統不能很好的識別本軟件系統生成的圓弧指令，就需要對圓弧進行離散，把圓弧離散為短直線輸出。選中“XY面圓弧離散”，把XY平面上的圓弧離散為短直線輸出；選中“ZX面圓弧離散”，把ZX平面上的圓弧離散為短直線輸出；選中“YZ面圓弧離散”，把YZ平面上的圓弧離散為短直線輸出。圓弧指令具有加工質量好、加工效率高、機床運動平穩、文件小有利于傳輸和加工等優勢。因此我們建議，除非不用不行，不要選擇圓弧離散。

暫停指令：如果nc文件中沒有暫停指令，刀具以緩降速度下刀進入材料之后，會馬上變換為以切削速度運動，來切削工件。您可能出于工藝上的需要，想讓刀具在以緩降速度下刀進入材料之后，以切削速度加工工件之前作短暫的停頓。暫停指令就是專門為滿足您上述需要而設置的。選擇暫停指令后，生成的nc文件中會包含下刀后延遲的指令。使用包含暫停指令的nc文件驅動機床加工工件時，刀具在以緩降速度下刀進入材料之后，會作短暫的停頓，然后以切削速度運動，加工工件。暫停指令為G04，其格式如下：

G04 X_____

或

G04 P_____

或

G04 F_____

上面X、P、F均為地址符，其后為暫停時間。其中地址符X、P適用于和fanuc系統兼容的數控系統以及fanuc系統；地址符F適用于和西門子系統兼容的數控系統以及西門子系統。地址符X、F后的時間單位是秒；地址符P后的時間單位為毫秒。秒和毫秒之間的換算關系為：1秒=1000毫秒。您要根據您的數控系統對G代碼指令的要求選擇合適的地址符。選擇地址符P時，后面設定的時間必須為整數。下面舉例說明暫停指令的用法。比如，如下圖所示，您設定了暫停指令有效，并選擇了地址符X。

生成的G代碼文件中會包含下面的指令G04X5

表示暫停5秒鐘。

如果如下圖所示，您設定了暫停指令有效，并選擇了地址符P。

生成的G代碼中會包含下面的指令

G04P5000

表示暫停5000毫秒。

3、在上面對話框中設定好各項參數后點擊“輸入”欄中的瀏覽按鈕。

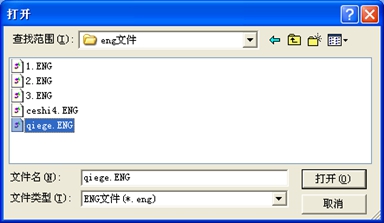

4、執行完第四步出現下面選擇文件對話框，在其中選擇打開要轉換的eng文件。

5、點擊轉換文件對話框 “輸出”欄中的按鈕，打開下圖所示的瀏覽文件夾對話框，可在其中選擇輸出nc文件的存儲位置。

注：如果不執行這步操作，nc文件默認存儲在eng文件所在的文件夾中。

6、點擊上面對話框中的按鈕，關閉對話框。點擊eng文件轉換為NC文件對話框中的按鈕，開始轉換文件。

7、轉換完后出現下面的對話框，提示轉換完成。

8、點擊第八步對話框中的關閉按鈕“”，關閉對話框，完成文件轉換。在轉換文件對話框中的“輸出”欄中顯示的位置保存生成的nc文件。

9、如果要繼續進行文件轉換，繼續從上面的第四步開始執行即可。如果不再轉換文件，點擊文件轉換對話框中的按鈕，然后點擊程序窗口右上角的按鈕，關閉程序。

諾誠NC轉換器功能特色

1.把eng文件轉換為通用G代碼nc文件。

2.轉換eng文件中的F指令和S指令。

3.對eng文件進行批量轉換。這個功能對要一次轉換多個eng文件的使用者非常有用。

4.按刀具拆分nc文件。軟件在轉換包含多把刀路徑的eng文件時，可以自動生成多個nc文件，每個nc文件對應一把刀具。

5.生成第四軸加工代碼。把三軸加工的eng文件轉換為旋轉軸加工代碼。此文件可驅動您的機床進行轉軸加工。

6.在對eng文件轉換時可以自動添加下刀后暫停指令G04，滿足特定用戶的特殊要求。

7.自動對通用nc文件添加下刀后暫停指令G04。

諾誠NC轉換器更新內容

1、修正了轉換某些包含多把刀具文件時，刀具信息錯亂的問題。

2、修正了轉換JDPaint5.5格式文件時，圓弧離散功能存在的問題。

3、增加功能，批量轉換JDPaint5.5格式文件；對JDPaint5.5格式文件按刀具拆分。

4、完善了文件編輯功能。
